改进版太阳能/氢成套设备（J102）

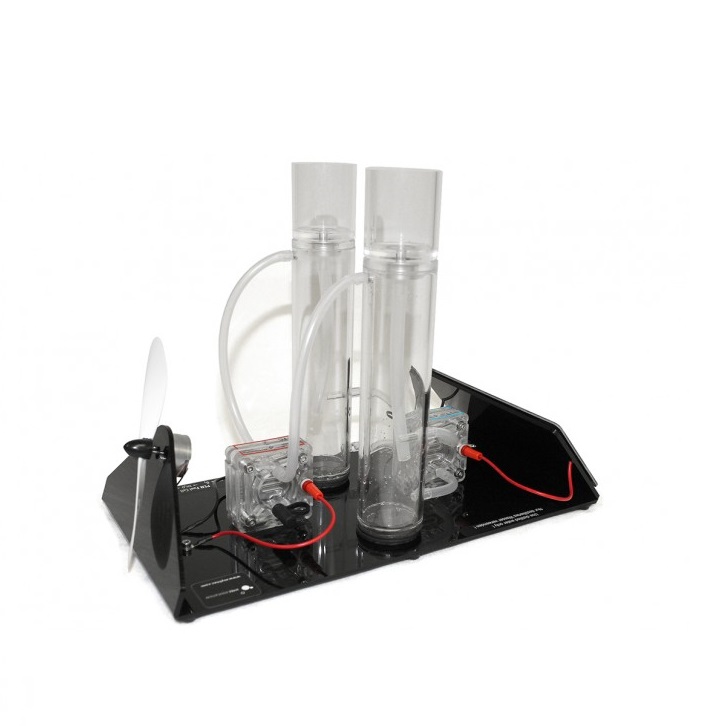

J102-改进版太阳能/氢成套设备是H-TEC公司研发的一款改进版本的太阳能/氢能实验系统，该系统由太阳能组件、PEM电解槽、氢气和氧气储槽、PEM燃料电池和风扇（用于电力负载）组成；组装在黑色底板上，同时附带教科书和各种实验说明。
J102-改进版太阳能/氢成套设备相较于J101-基础版，其气体储存量更大，它是一套独立的氢能系统，非常适合用于小型演示,其结构图如下图所示。

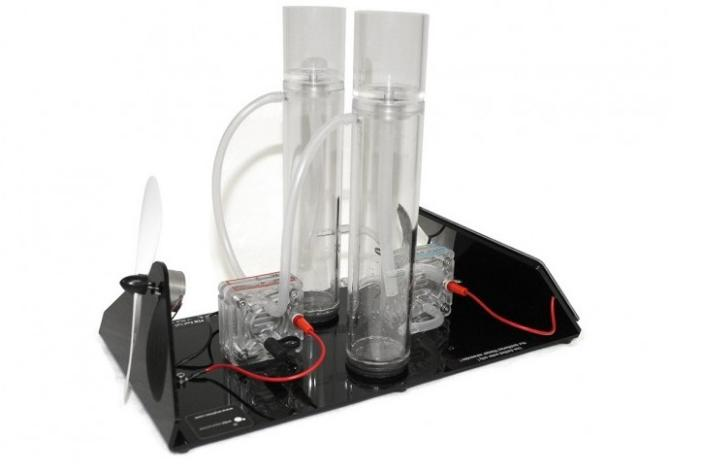

J102-改进版太阳能/氢成套设备结构图
系统特征：
1.加大型储气罐，集成到一块底板上，系统紧凑；
2.设置方法简单，易于理解；
3.结构坚固；
4.设置时间短；
基础版系统可以进行的实验：
1.电解水生产和储存氢气和氧气
2.确定太阳能电池板的特性曲线
3.使用氢气和氧气按2:1比例运行燃料电池
4.确定电解槽特性曲线
5.确定电解槽效率
6.学习法拉第定律
7.确定燃料电池特性曲线
8.确定燃料电池效率
9.确定水的分解电压
10.利用氢能技术储存风能
11.演示完整的可再生氢能源系统
注：对于以上2、4、5、7、8、9项实验，您还需要测量装置。
注：对于以上10、11项实验，您还需要风力发电机。
系统包括：
一、E103-单极电解槽电极
技术规范：
•制氢速率：高达10毫升/分钟 •产氧速率：高达5毫升/分钟
•允许电流：高达1.5 A •允许电压：高达2V/DC
•单个电解板面积：3.6 cm² •允许工作压力：0-2000 Pa
•零件尺寸：51X51X41 mm •零件重量：58 g
•需要电导率小于2μS/cm的商用蒸馏（去离子）水
二、F101-单极氢氧燃料电池
技术规范：
•输出功率（纯氧模式）：580-640 mW/1.5A
•输出功率（空气模式）：180-200 mW/375mA
•单个电极面积：3.6 cm²
•允许工作电压：0.45-0.96 V/DC
•允许工作压力：0-2000 Pa
•零件尺寸：51X51X41 mm
•零件重量：58 g
三、A142-太阳能电池板
技术规范：
•太阳能电池板面积：约60 cm2
•开路电压：2V/DC
•输出电流：350mA
四、A153-80毫升储气罐组件
技术规范：
•氢气侧充水量：约150 毫升 •氢气侧储气量：约50 毫升
•氧气侧充水量：约150 毫升 •氧气侧储气量：约50 毫升
五、A105-小风扇（作为电力负荷）
技术规范：
•允许工作电压：0.18-6.0 V/DC
•启动电流：约10毫安
•额定功率：约10毫瓦
六、丙烯酸材质底板
七、教学教材及使用说明
